Jak geometria kulis i rodzaj perforacji decydują o widmie wyciszanych częstotliwości w centralach wentylacyjnych

Hałas generowany przez centrale wentylacyjne i rekuperatory przenosi się przewodami nawiewnymi do pomieszczeń, odczuwalnie obniżając komfort akustyczny przebywających w nich osób. Sam fizyczny rozmiar elementu wyciszającego wcale nie decyduje o jego ostatecznej skuteczności podczas eksploatacji układu. Zasadnicze znaczenie dla parametrów instalacji mają geometria wewnętrznych kulis, rodzaj zastosowanej warstwy pochłaniającej oraz parametry perforacji osłony. Projektanci i wykwalifikowani instalatorzy systemów HVAC muszą uwzględniać te specyficzne detale konstrukcyjne już na wczesnym etapie doborów technicznych. Prawidłowo skompletowana centrala wymaga precyzyjnego dopasowania charakterystyki tłumienia do specyfiki konkretnego obiektu komercyjnego lub przemysłowego. Zrozumienie fizyki rozchodzenia się fal ułatwia specjalistom budowę cichych i wydajnych sieci dystrybucji powietrza.

Budowa wkładu pochłaniającego i rola perforacji osłony

W profesjonalnych układach dystrybucji powietrza stosuje się najczęściej niepalną wełnę mineralną o ściśle określonej gęstości. Pełni ona funkcję głównego materiału absorpcyjnego we wkładach wyciszających montowanych za urządzeniami nadmuchowymi. Pochłanianie dźwięku w wełnie rośnie proporcjonalnie do wzrostu częstotliwości drgań oraz grubości samej warstwy izolacyjnej. Kulisy absorpcyjne skutecznie neutralizują uciążliwe fale o wysokich i średnich częstotliwościach. Zachodzi tam proces zamiany energii akustycznej przepływającego strumienia na energię cieplną wewnątrz struktury włókien. Gęstsza struktura materiału zwiększa opór przepływu dla fali akustycznej. Zjawisko to bezpośrednio ogranicza propagację szumów aerodynamicznych powstających na kierownicach wentylatorów.

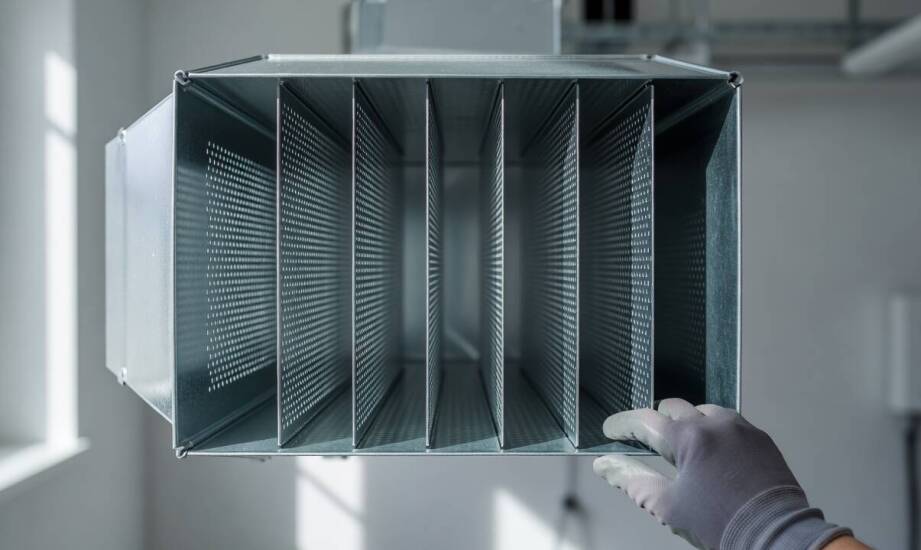

Konstrukcja elementu jest stale narażona na bardzo trudne warunki fizyczne panujące wewnątrz głównego kanału nawiewnego. Stalowa blacha perforowana z powłoką ocynkowaną stanowi sztywną osłonę wewnętrzną wkładu dźwiękochłonnego. Zabezpiecza ona miękką wełnę mineralną przed stopniowym rozwianiem przez silny strumień powietrza. Ruch mas powietrza bywa szczególnie gwałtowny bezpośrednio za komorą tłoczną dużego rekuperatora. Pomiędzy metalową perforacją a wełną fabrycznie umieszcza się dodatkową, niezwykle mocną tkaninę poliestrową. Specjalistyczny materiał zapobiega wywiewaniu mikroskopijnych drobin włókien do strumienia wentylacyjnego. Taka wielowarstwowa budowa utrzymuje pełną integralność mechaniczną i wymiarową warstwy pochłaniającej. Układ ten pozwala zachować stabilne właściwości wyciszające nawet przy bardzo dużych prędkościach przepływu. Specjaliści dobierający tłumiki akustyczne wentylacji dla firm wykonawczych zawsze weryfikują jakość wykonania tych precyzyjnych zabezpieczeń. Brak odpowiedniej osłony skutkowałby błyskawiczną degradacją całego bloku izolacyjnego.

Wpływ geometrii kulis na tłumienie dudnienia i opory

Wewnętrzna architektura elementu wyciszającego definiuje nie tylko parametry akustyczne, ale wpływa na ogólną wydajność tłoczenia. Zmniejszona odległość między kulisami odczuwalnie podnosi opory aerodynamiczne całego systemu. Zbyt ciasne odstępy generują wysokie straty ciśnienia w głównej sieci przewodów dystrybucyjnych. Taka sytuacja wymusza pracę urządzeń nadmuchowych na wyższych obrotach, co potęguje zapotrzebowanie na energię elektryczną. Doświadczeni projektanci precyzyjnie dopasowują zagęszczenie przegród do zakładanej charakterystyki przepływowej danej instalacji budynkowej. W rozległych systemach o dużym wydatku powietrza celowo stosuje się szersze odstępy. Producenci montują tam specjalistyczne owiewki aerodynamiczne, które minimalizują powstawanie szkodliwych zawirowań na czołowych krawędziach wkładów.

Ustalenie optymalnych odstępów nabiera wagi podczas prób redukcji szumów o niskiej częstotliwości. Charakterystyczne dudnienie generowane przez ciężkie wirniki wentylatorów wyróżnia się wyjątkowo długimi falami akustycznymi. Skuteczne wygłuszanie najniższych rejestrów wymaga zachowania odległości między kulisami mniejszej niż długość fali dźwiękowej. Zwiększenie tego wymiaru niemal całkowicie eliminuje zdolność wkładu do przechwytywania fali o tak specyficznej naturze. Z kolei zbyt ciasne ułożenie modułów prowadzi do dławienia przepływu. W zaawansowanej praktyce instalacyjnej powszechnie wykorzystuje się kulisy absorpcyjno-rezonatorowe. Charakteryzują się one częściowym przesłonięciem powierzchni płaską blachą stalową bez żadnych otworów. Rozwiązanie hybrydowe pozwala sprawniej neutralizować pasmo niskie oraz średnie w trudnych warunkach pracy systemu.

Ostateczny poziom wyciszenia sieci kanałów nawiewnych zależy bezpośrednio od zbalansowania wszystkich wymienionych parametrów konstrukcyjnych. Architektura rozstawu kulis, fizyczna gęstość zastosowanej wełny mineralnej oraz profil ochronnej blachy wspólnie determinują dokładny zakres zredukowanych częstotliwości. Świadomy wybór tych detali technicznych ułatwia specjalistom wyeliminowanie uciążliwego przenoszenia szumów maszynowych do docelowych stref przebywania ludzi. Kompleksowe podejście do zagadnień izolacji akustycznej na etapie kompletowania sprzętu przez firmy instalacyjne gwarantuje spełnienie rygorystycznych norm budowlanych. Właściwa diagnoza charakterystyki źródła dźwięku pozwala zbudować komfortową przestrzeń biurową bez kompromisów w kwestii wydajności odzysku ciepła.
